Introduction & Features

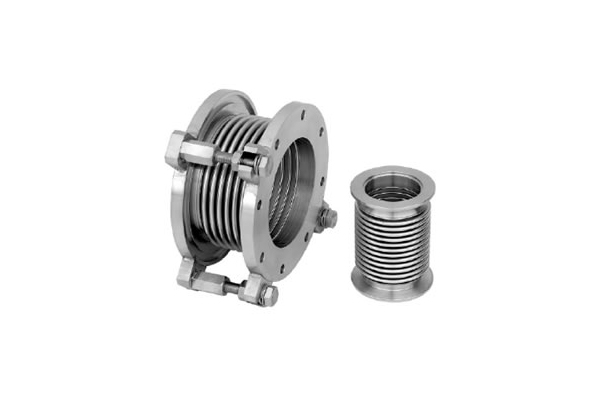

  • ‘DSI VACUUM BELLOWS’는 자사 액압성형기술로 국내 최초 진공 벨로우즈를 제조하여 성공적으로 국내 시장에 진입하였습니다.
    반도체, LCD, OLED장비, 각종 진공장비 및 배기라인 등 저진공에서 고진공까지 폭넓은 적용이 가능합니다.

    산과 골의 높이가 일반 성형 벨로우즈에 비해 깊고 피치간격이 좁아
    더 많은 진동을 감쇄시키며 보다 빠르게 진공상태에 도달 할 수 있습니다. 일반적으로 기계류와 정밀기기 장치 사이의 연결부위에 많이 사용되어집니다.

  • VACUUM BELLOWS 『Specifications』
    Material: SUS304, 316TI, 316L, Hastelloy『Unit: mm Outside tolerance:±0.3』
    호칭경 16A 20A 25A 40A 50A 65A 80A 100A 125A 150A 200A 250A 300A
    내경 ID 16.1 20.0 25.3 37.7 49.8 66 78.1 100.3 127.2 148.6 200.2 250.3 300.0
    외경 OD 24.8 28.5 35.5 54 67.5 86.5 101 126.5 155 175.5 235 293 345
    누설률 Under 2.0X10-9PA·m3/sec
    기장 3 Meter
  • ※벨로우즈 구경에 따라 신축률 차이가 있을 수 있으며 예고 없이 사양변경 될 수 있습니다.

DSI VACUUM BELLOWS 적용

  • b2_ul07_1img.jpg

    ㆍISO-KF type

  • Facts & Features

    Bellows D S I vacuum bellows
    Leakage rate 2.0X10-9Pa·m3/s
    Elasticity of bellows 30%
    Bellows material SUS304, 316TI, 316L, Hastelloy
    Flange material SUS304, 316TI, 316L, Hastelloy
    Clamp ISO-KF Clamp, Chain Clamp

    ※ Special type to order available

  • 『Specifications』 [Unit: mm]
    Flange size ID OD ØD
    NW10 16.1 24.8 30
    NW16 20.0 28.5 28.5
    NW25 25.3 35.5 40
    NW40 37.7 54 55
    NW50 49.8 67.5 75
    NW63 66.0 86.5 87
    NW80 78.1 101.0 114
    NW100 100.3 126.5 134
  • b2_ul08_1img.jpg

    ㆍISO-MF type

  • Facts & Features

    Bellows D S I vacuum bellows
    Leakage rate 2.0X10-9Pa·m3/s
    Elasticity of bellows 30%
    Bellows material SUS304, 316TI, 316L, Hastelloy
    Flange material SUS304, 316TI, 316L, Hastelloy
    Clamp Single, Double claw clamp

    ※ Special type to order available

  • 『Specifications』 [Unit: mm]
    Flange size ID OD ØD
    NW63 66.0 86.5 95.0
    NW80 78.1 101.0 110.0
    NW100 100.0 126.5 130.0
    NW125 127.2 155.5 155.0
    NW160 148.6 175.5 180.0
    NW200 200.2 235.0 240.0
    NW250 250.3 293.0 290.0
    NW320 300.0 345.0 370.0
  • b2_ul09_1img.jpg

    ㆍISO-Bolted type

  • Facts & Features

    Bellows D S I vacuum bellows
    Leakage rate 2.0X10-9Pa·m3/s
    Elasticity of bellows 30%
    Bellows material SUS304, 316TI, 316L, Hastelloy
    Flange material SUS304, 316TI, 316L, Hastelloy
    Bolt hole Right flange: Non rotatable
    Left flange:Rotatable Clearance

    ※ Special type to order available

  • 『Specifications』 [Unit: mm]
    Flange size ID OD ØD T PCD Hole No.-Ø
    NW63 66.0 86.5 130 12 110 4-9
    NW80 78.1 101.0 145 12 125 8-9
    NW100 100.0 126.5 165 12 145 8-9
    NW125 127.2 155.5 200 16 175 8-11
    NW160 148.6 175.5 225 16 200 8-11
    NW200 200.2 235.0 285 16 260 12-11
    NW250 250.3 293.0 335 16 310 12-11
    NW320 300.0 345.0 425 20 395 12-13.7
  • b2_ul10_1img.jpg

    ㆍISO-CF type

  • Facts & Features

    Bellows D S I vacuum bellows
    Leakage rate 2.0X10-9Pa·m3/s
    Elasticity of bellows 30%
    Bellows material SUS304, 316TI, 316L, Hastelloy
    Flange material SUS304, 316TI, 316L, Hastelloy
    Bolt hole Clearance
    Left Right flange: Non
    flange:Rotatable rotatable

    ※ Special type to order available

  • 『Specifications』 [Unit: mm]
    Flange size ID OD ØD T PCD Hole No.-Ø
    NW63 66.0 86.5 130 12 110 4-9
    NW80 78.1 101.0 145 12 125 8-9
    NW100 100.0 126.5 165 12 145 8-9
    NW125 127.2 155.5 200 16 175 8-11
    NW160 148.6 175.5 225 16 200 8-11
    NW200 200.2 235.0 285 16 260 12-11
    NW250 250.3 293.0 335 16 310 12-11
    NW320 300.0 345.0 425 20 395 12-13.7
  • b2_ul11_1img.jpg

    ㆍJIS-VG/VF type

  • Facts & Features

    Bellows D S I vacuum bellows
    Leakage rate 2.0X10-9Pa·m3/s
    Elasticity of bellows 30%
    Bellows material SUS304, 316TI, 316L, Hastelloy
    Flange material SUS304, 316TI, 316L, Hastelloy
    Bolt hole Clearance
    Left flange:Rotatable Right flange: Non rotatable

    ※ Special type to order available

  • 『Specifications』 [Unit: mm]
    Flange size ID OD ØD T PCD ØG1 ØG2 S HoleNo.-Ø
    JIS20 20.0 28.5 80 8 60 34 44 3 4-10
    JIS25 25.4 35.5 90 8 70 40 50 3 4-10
    JIS40 37.7 54.0 105 10 85 55 65 3 4-10
    JIS50 49.8 67.5 120 10 100 70 80 3 4-10
    JIS65 66.0 86.5 145 10 120 85 95 3 4-12
    JIS80 78.1 101.0 160 12 135 100 110 3 4-12
    JIS100 100.3 126.5 185 12 160 120 130 3 8-12
    JIS125 127.2 155.0 210 12 185 150 160 3 8-12
    JIS150 148.6 175.5 235 12 210 175 185 3 8-12
    JIS200 200.2 235 300 16 270 225 241 4.5 8-15
    JIS250 250.3 293 350 16 320 275 291 4.5 12-15
    JIS300 300.0 345 400 16 370 325 341 4.5 12-15
  • b2_ul12_1img.jpg

    ㆍISO-KS,JIS-10K Pressure type

  • Facts & Features

    Bellows D S I vacuum bellows
    Leakage rate 2.0X10-9Pa·m3/s
    Elasticity of bellows 30%
    Bellows material SUS304, 316TI, 316L, Hastelloy
    Flange material SUS304, 316TI, 316L, Hastelloy
    Bolt hole Clearance
    Left flange : Rotatable Right flange : Non rotatable

    ※ Special type to order available

  • 『Specifications』 [Unit: mm]
    Flange size ID OD ØD T PCD Hole No.-Ø
    JIS20 20.0 28.5 100 14 75 4-15
    JIS25 25.4 35.5 125 14 90 4-19
    JIS40 37.7 54.0 140 16 105 4-19
    JIS50 49.8 67.5 155 16 120 4-19
    JIS65 66.0 86.5 175 18 140 4-19
    JIS80 78.1 101.0 185 18 150 8-19
    JIS100 100.3 126.5 210 18 175 8-19
    JIS125 127.2 155.0 250 20 210 8-23
    JIS150 148.6 175.5 280 22 240 8-23
    JIS200 200.2 235 330 22 290 12-23
    JIS250 250.3 293 400 24 355 12-23
    JIS300 300.0 345 445 24 400 16-25
